mise à jour le 19 Novembre 2005

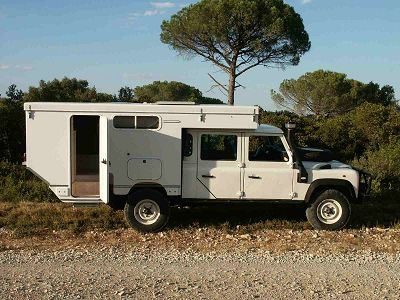

Choix de la cellule passez la souris sur l'image pour voir la cellule ouverte

nous avons cherché des cellules à mettre sur l'arrière. La solution d'aménager la benne ne nous a pas convaincu (à 5 sur 1,60mx1,70m pendant 3 ans c'est vraiment du camping); restait acheter ou construire soi-même. Il est apparu très vite que la construction n'était pas si simple qu'au premier abord et que nous n'avions pas vraiment le temps nécessaire pour s'y consacrer. Nous avons donc contacté les fabricants et vu quelques réalisations. C'est comme çà que j'ai rencontré Patrice RYDER d'OUTBACK IMPORT. Nous avions vu sur Land Magazine une cellule avec un toît en toile réalisée en Australie et importée par Patrice. Justement Patrice en avait une disponible à Trets. J'ai pris rendez-vous et un Samedi matin je l'ai aidé à déballer la cellule pour qu'on puisse se rendre compte. En fait le concept est top et pas cher mais la cellule m'a paru trop petite. Le courant est pourtant très bien passé en Patrice et moi et nous avons déssiné en quelques minutes les grandes lignes de notre partenariat : l'équipement 4x4 serait OUTBACK !

A force de regarder les docs, les sites internet et les revues. Nous avions définis un cahier des charges plus précis :

Nous avons rencontré Jacques CONTRE de Polycomposite en fin d'année 2004 et il nous a dissuadé (pour un temps) de prendre une petite cellule repliable. 3 ans avec 3 enfants : voyez grands. Et nous sommes repartis avec dans l'idée de lui commander une Loge-Mobile en dur. Plus de possibilité de passer en container et un gabarit type camping-car.

Mais nous avons les idées tenaces et à notre seconde rencontre nous lui avons redemandé la même chose :une cellule avec toît relevable sur un double cabine. J'ai commencé à faire des plans, lui aussi. La longueur a oscillé entre 2,30m et 2,60m pour finir à 2,50m ce qui fait tout de même 80cm plus long qu'un DEFENDER 130 sorti d'usine.

En Février nous passions commande pour un livraison courant Juillet.

C'était décidé, nous allions vivre 3 ans dans une maison roulante de 1,80m x 2,50m soit 4,5m2

Retour vers le haut de la page

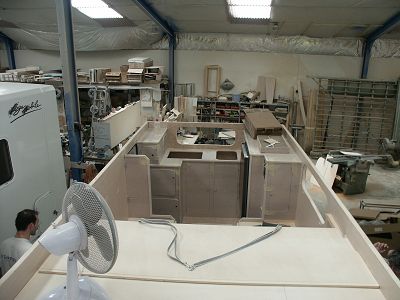

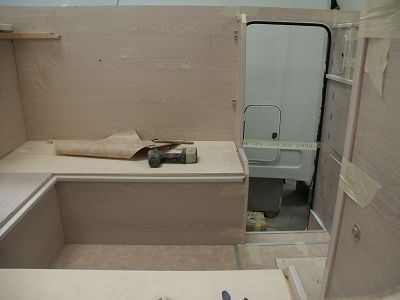

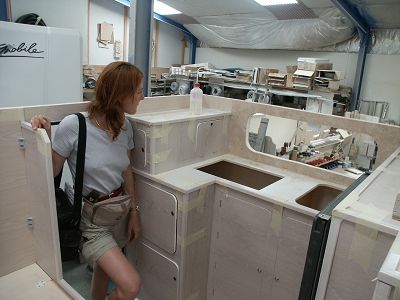

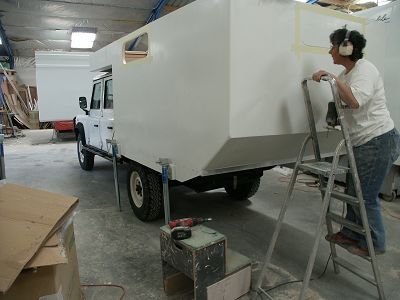

La cellule en fabrication le 20 juillet 2005 nous allions voir la cellule en cour de fabrication chez Polycomposit.





Retour vers le haut de la page



Alimentation en Energie

L'énergie électrique est fournie par l'alternateur du DEFENDER et par deux panneaux solaires de 100W chacun.

Le DEFENDER est équipé d'une batterie gel de 50Ah et la cellule d'une batterie spécial solaire de 200Ah.

Le plus gros consommateur d'électricité est le réfrigérateur à compression.

Nous avons fait le choix de tout alimenter à partir du 12V sans passer par un convertisseur 12V/220V qui chauffe et qui a un rendement total très bas. Il faut en effet cumuler les pertes dans le convertisseur et les pertes dans le transformateur qui alimente ensuite l'appareil électronique.

Pour les batteries type LR6, nous avions un chargeur qui se branchait en 12V sur la prise alume cigare.

Le vrai problème c'était le PC qui est alimenté en 20V/6A soit 120W. Nous avons trouvé un convertisseur 12V/20V chez EBVD commandé sur Internet qui accepte cette puissance ce qui n'est pas courant. Nous allons emporter un autre convertisseur pour les tensions plus basses.

Nous avons également un chargeur pour la batterie de la caméra qui est alimenté en 12V ou sur le courant alternatif (90-250V).

La propulsion du véhicule, le chauffage et la cuisson fonctionnent au Gasoil mais consomment néanmoins de l'électricité. Le chauffage, par exemple, est donné pour 40Wde consommation électrique. Toute une nuit celà avoisine les 40A.h. Le frigo consomme 27W soit environ 54A.h. Notre batterie fait 200A.h mais on ne peut pas descendre en dessous de 50% de décharge sous peine de la détruire petit à petit. Il faut donc penser à équilibrer les consommations et les charges. Au besoin, le moteur servira de groupe électrogène en cas d'absence de soleil sur un arrêt de plusieurs jours.

Les panneaux solaires apportent en principe 100Wx2=200W sur une période de 4 à 5heures soit 75A.h ce qui ne compense pas la consommation Frigo+Chauffage de nuit.

Les premiers essais en montagne nous ont permis de voir que le chauffage n'était pas nécessaire dans bien des cas, la cellule étant petite et bien isolée avec 5 chauffages humains à l'intérieur. On peut ne démarrer le chauffage que sur une heure ce qui va chauffer la cellule qui conservera la chaleur pendant plusieurs heures.

Le chauffage est très utile pour sécher les rideaux de douche ou les vêtements humides.

Retour vers le haut de la page



Réservoirs d'eau

La cellule est équipé d'un réservoir d'eau de 100l ce qui ne nous parrait pas suffisant. OUTBACK-IMPORT m'a fourni un réservoir en Inox qui remplace le coffre sous la banquette AR du DEFENDER. Ce réservoir peut être indifféremment utilisé pour le Gasoil ou l'eau (INOX).

Nous n'utilisons pas le système de remplissage fourni qui est prévu pour le Gasoil et j'ai mis des flexibles en TricoFlex pour la liaison avec la cellule. L'eau passe par une pompe SHURFLO de forte puissance qui permet d'obtenir 2.8 bars de pression pour faire passer l'eau au travers des filtres de désinfection KATADYN montés entre les deux réservoirs.

On ne remplira donc que le réservoir du Land. La pompe se chargera de transférer de l'eau devenue potable vers le réservoir de la cellule que l'on traitera avec du Micropur pour terminer la désinfection et garantir la conservation de l'eau.

La désinfection se fait par deux filtres : un éléments à charbons actifs et un éléments céramique qui filtre à 0.2µm.
